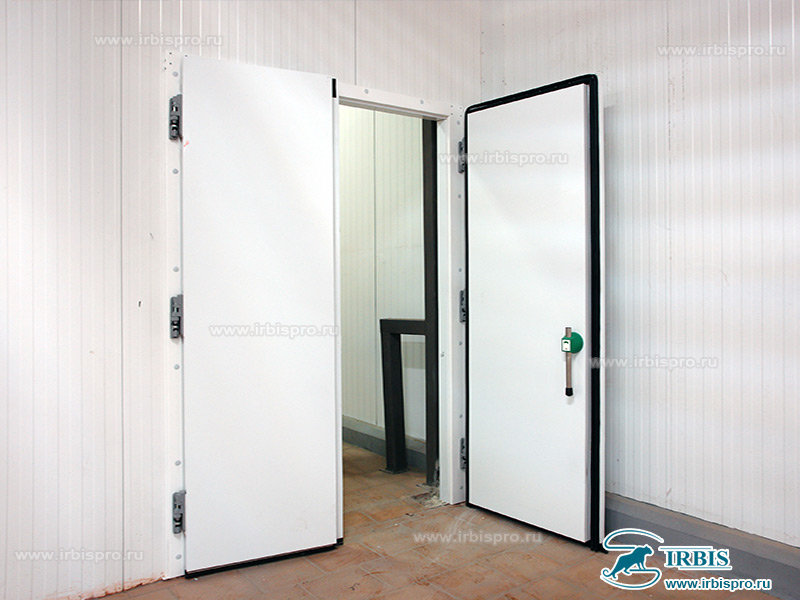

Промышленные распашные холодильные двери РД (Пром)

Описание промышленных распашных холодильных дверей РД (Пром)

Завод «Ирбис» предлагает промышленные распашные холодильные двери РД (Пром), которые предназначены для теплоизоляции дверных проемов в среднетемпературных и низкотемпературных холодильных камерах, а также могут быть установлены в дверных проемах любых габаритов.

Главным моментом, на который стоит обратить внимание при выборе дверей такого типа, – это промышленная фурнитура, специально спроектированная и изготовленная заводом «Ирбис». В эту группу входят откатные системы, ручки всех типов, замки, упоры, кронштейны и пороги. Именно фурнитура определяет «срок жизни» любой двери, поскольку она испытывает самые продолжительные и высокие нагрузки. В нашем случае линейка фурнитуры для дверей данного типа является предметом гордости, так как по долговечности она превосходит зарубежные аналоги в 2 раза.

Наши двери славятся непревзойденным качеством изготовления, великолепной износостойкостью, надежностью и долговечностью. Мы ценим тот факт, что огромный опыт и наработки наших инженеров позволяют подобрать конструктивные решения для закрытия проёмов всех типов.

Назначение

• где товар находится в упакованном виде;
• в холодильных и морозильных помещениях любого объема, – от небольших камер до больших складов и производств;
• в местах прохода людей, провоза ручных тележек с грузом, механизированных погрузчиков;
• в помещениях с использованием монорельса;
• в условиях отсутствия содержания соли в воздухе;
• в помещениях, где отсутствует не упакованное мясо, кровь, потроха, шкуры и т.д.;
• в условиях постоянной 80% влажности и температуры от -35…+55°С, и непродолжительной влажности 100%;
• в условиях отсутствия химической обработки полотна двери жидкостями, вызывающими коррозию алюминия;
• в помещениях с отсутствием завышенных требований к гигиене;
• в условиях отсутствия крупной пыли и абразива в воздухе;
• в проемах высотой от 1600 до 3000 мм и шириной от 600мм до 1400мм для РДО (Пром) и от 1400 до 2800 для РДД (Пром).

Рекомендуемая толщина полотна в соответствии с температурным режимом камеры приведена в таблице.

Обозначение дверей

Пример для Распашной Двери Одностворчатой (Промышленной серии), с Шириной светового проема 1000мм, Высотой светового проема 2200мм, стандартной толщиной полотна 100мм, Низкотемпературного исполнения, Правое открывание двери (петли справо):

РДО(Пром)-1000.2200-100/Н-Пр

Стандартная комплектация РДО(Пром)

1. Дверное полотно в сборе с рамой (упаковано в картонную коробку);
2. Заглушки рамы с комплектом уголков обрамления проема, входят в комплект в случае установки на сэндвич-панель (упаковано в картонную коробку);
3. Комплект крепежных элементов (упаковано в картонную коробку).

Стандартная комплектация РДД(Пром)

1. Комплект полотен (упаковано в картонную коробку);
2. Рама в разобранном виде, с комплектом уголков обрамления проема, входят в комплект в случае установки на сэндвич-панель (упаковано в картонную коробку);
3. Усиленный порог, монтируется в уровень с полом, входит в стандартный комплект при низкотемпературном исполнении дверей (упаковано в стрейч пленку).

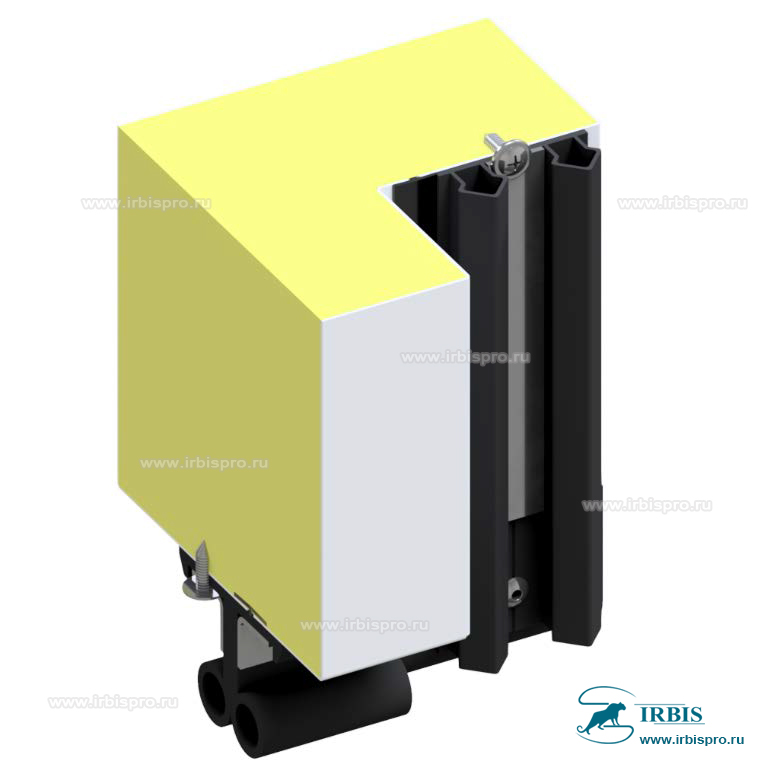

Полотно двери

• Многослойная сэндвич панель (оцинкованный лист крашеная сталь 0,6 мм. + ППУ + оцинкованный лист крашеная сталь 0,6 мм.);
• Толщина полотна S: 80 мм; 100 мм; 120 мм; 150 мм;
• Цвет полотна: стандартный - RAL9003 (белый);
• Разрыв мостика холода – пластиковый профиль;
• Уплотнитель – резиновый профиль по периметру полотна, одноконтурный для среднетемпературных дверей или двухконтурный для низкотемпературных дверей. Нижний уплотнитель повышенной износостойкости.

Рама двери

• Накладная рама состоит из анодированного алюминиевого профиля с алюминиевой заглушкой для закрытия крепежных мест и пластиковой заглушкой ПЭНа (провода электрического нагревательного);
• Рама собирается на месте эксплуатации при помощи комплектов уголков;
• В комплект входит обрамление проема "Г"- образной формы из стали 0.6 мм RAL 9003;
• В поставку входит комплект крепежных элементов. На выбор предоставляется широкий ассортимент метизов под любую стену;
• О других вариантах рам смотрите в разделе опции;

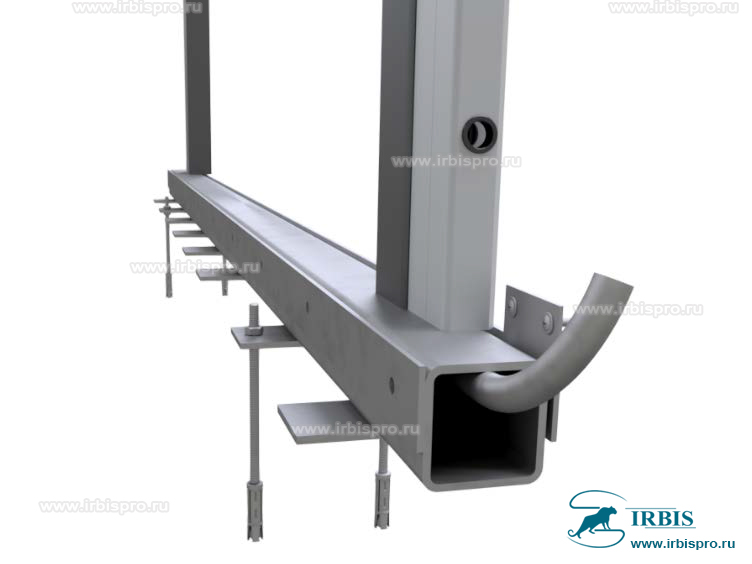

Порог усиленный

• Входит в комплект поставки для РДД(Пром) низкотемпературного исполнения;
• Порог позволяет качественно отделить теплую зону пола от холодной, что сохраняет пол от растрескивания;
• Выполнен из профиля 60х60х4,0мм - выдерживает проезд тяжелой механизированной техники;
• Материал порога – пищевая нержавеющая сталь AISI304;
• Дополнительные ребра жесткости по всей длине, усиливают порог, создают острую кромку контакта с бетоном, что сохраняет бетонное основание от разрушения;
• Кронштейны для позиционирования порога, позволяют осуществлять установку порога при заливке полов, не имея в наличии дверей;
• Зацепы по длине служат для жесткой фиксации порога в полу;
• Идеально ровная поверхность, обеспечит плотное прилегание и продлит срок службы уплотнителя;
• Поставляемый комплект крепежа, необходим для фиксации и регулировки порога в плоскости пола;
• Металлический кабель канал для установки ПЭНа обеспечивает качественный обогрев пороговой части;
• Завод рекомендует монтировать порог до заливки пола бетоном.

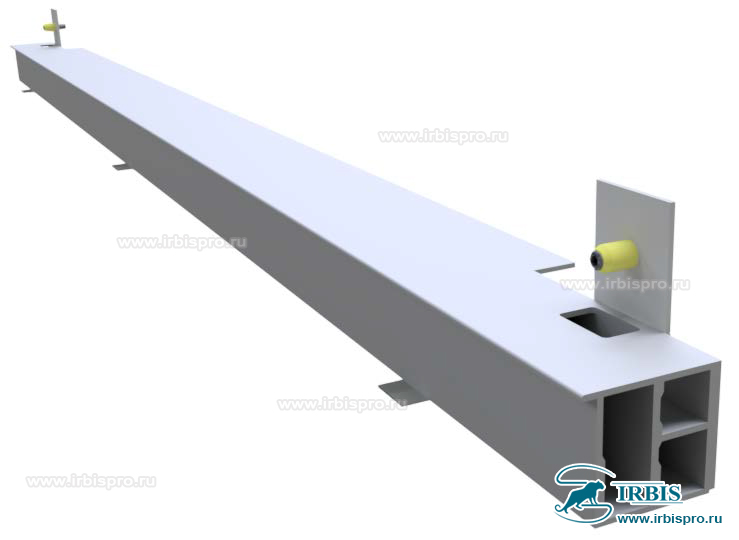

Порог алюминиевый

• Входит в комплект поставки для РДО(Пром) низкотемпературного исполнения;
• Порог позволяет качественно отделить теплую зону пола от холодной, что сохраняет пол от растрескивания;
• Выполнен из специализированного анодированного алюминиевого профиля 40х40мм, с продольными ребрами жесткости, устанавливается в местах прохода персонала;
• Верхний козырек, накрывает место контакта порога с бетоном, что сохраняет бетонное основание от разрушения;
• Осуществляется фиксация порога к раме через скрытые под заглушкой кронштейны, что упрощает монтаж дверного блока;
• Зацепы по длине служат для жесткой фиксации порога в полу;
• Порог не выходит за габарит рамы;
• Идеально ровная поверхность, обеспечит плотное прилегание и продлит срок службы уплотнителя.

Обогрев уплотнительной резины

• Осуществляется при низкотемпературном исполнении, комплектом электронагревательных проводов;
• Мощность ПЭНов прокладываемых в раме и между створок РДД(ОН) составляет 25 Вт/м.п.;
• ПЭН для обогрева порога высокой мощности 50 Вт/м.п.;
• ПЭНы прокладываются по внутренним канал, выводятся в верхнем углу со стороны открывания;
• В комплект поставки входит распаечная коробка с металлическим рукавом для прокладки внешней части ПЭНов от рамы до распаечной коробки.

Фурнитура

Ручка W.083

• Тип ручки - рычажный;
• С внешней стороны закрывается на ключ, с внутренней стороны с функцией аварийного выхода;
• Изготавливается с разрывом мостика холода;
• Корпус из высокопрочного пластика, внутренний механизм и рычаг из пищевой нержавеющей стали;
• Для дверей высотой 2500мм и выше с внутренней стороны полотна в верхней и нижней части устанавливаются дополнительные запоры, соединенные с основной ручкой нержавеющими тягами;
• Производство «ETERNA».

Шпингалет для дверей FUHR

• Используется для фиксации второстепенной створки дверей РДД(Пром);
• Устанавливается с внутрнней стороны;
• Изготовлен из оцинкованной стали.

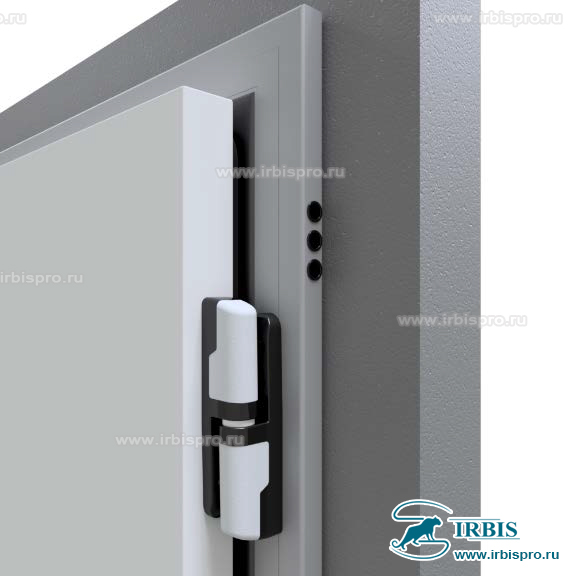

Петли Castel

• Пластиковая с металлической осью;
• Регулировка в трех плоскостях;
• Функция подъема при открывании;
• Высокая стойкость к большим перепадам температур.

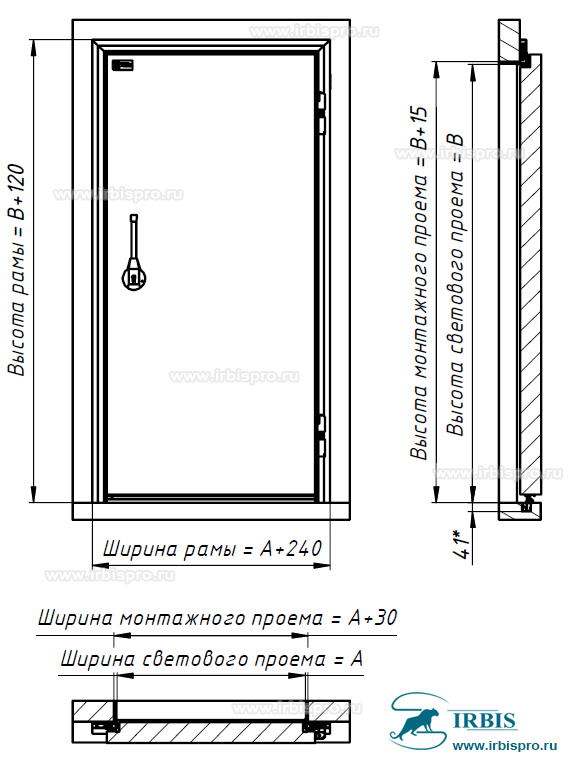

Габаритные размеры РД (Пром)

Размеры для низкотемпературного исполнения *

Опции

Мы рекомендуем устанавливать МД (Пл) в паре с РД (Пром) для минимизации теплопотерь во время повышенного трафика.

Холодильные распашные двери производства завода «Ирбис» могут быть изготовлены со следующими дополнительными опциями:

1. Эксклюзивные цвета по запросу заказчика;
2. Отбойник плоский;
3. Уголок обрамления проема;
4. Внутренняя рама;
5. Дополнительный порог;
6. Компенсационный порог;
7. Встроенное окно;
8. Дверь с пандусом;
9. Монорельс;
