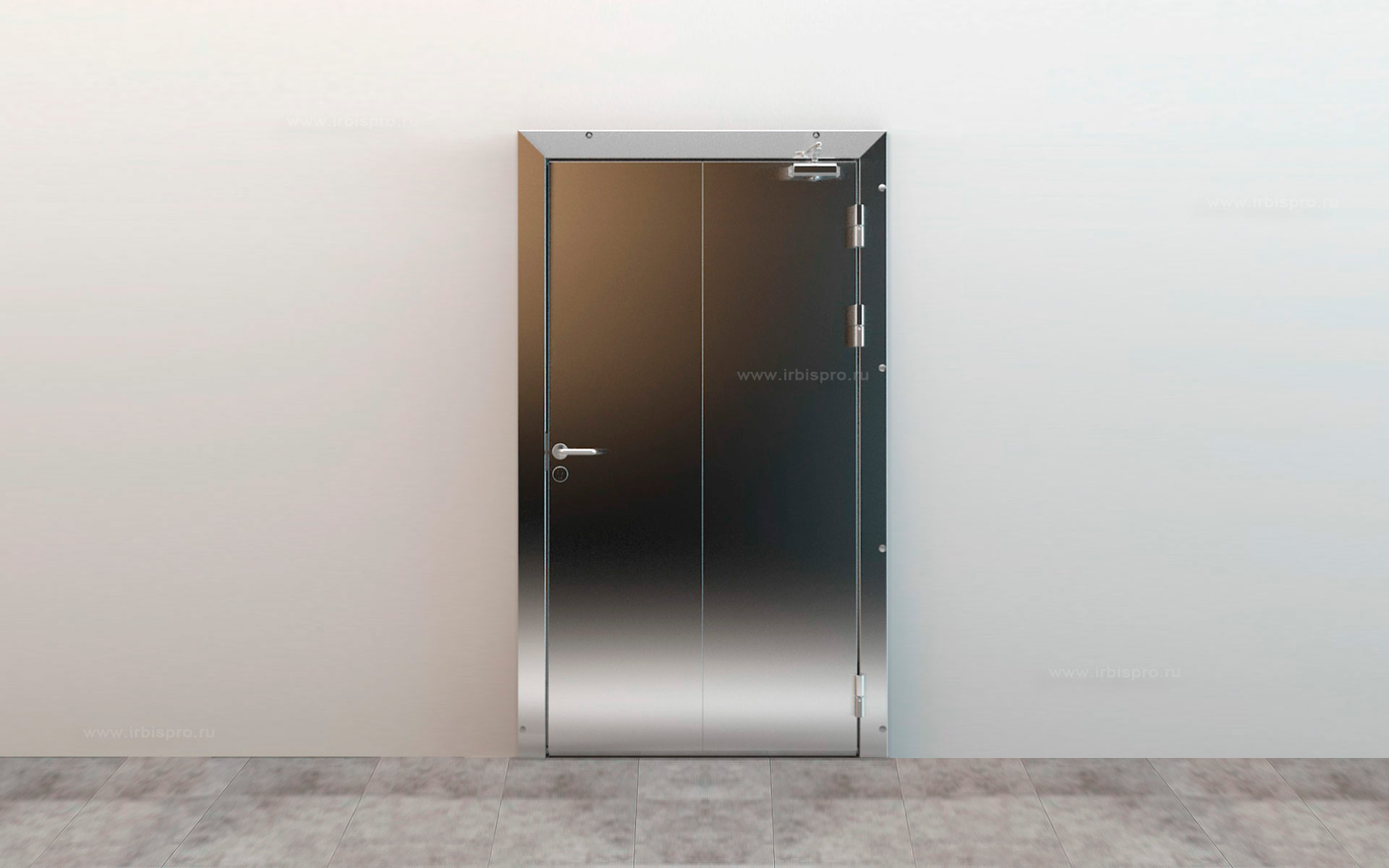

Распашные технологические противопожарные двери PДТ

Описание

Завод «Ирбис» предлагает распашные технологические противопожарные двери, способные выдержать значительные механические, химические, климатические нагрузки и предназначенные для перекрытия внутренних проемов.

Конструкция противопожарных дверей рассчитана на препятствие распространению пожара в течение 60 минут, что соответствует требованиям предела огнестойкости IЕ-60. Противопожарные свойства дверей подтверждены сертификатом пожарной безопасности.

Наши двери славятся непревзойденным качеством изготовления, великолепной износостойкостью, надежностью и долговечностью. Мы ценим тот факт, что огромный опыт и наработки наших инженеров позволяют подобрать конструктивные решения для закрытия проёмов всех типов.

Предназначены для использования

• на путях эвакуации
• в офисных и технических помещения
• в местах прохода людей, провоза ручных тележек с грузом, механизированных погрузчиков
• в условиях постоянной 80% влажности и температуры от -35…0°С… 55°С, и непродолжительной влажности 98%
• в помещениях, где отсутствует не упакованное мясо, кровь, потроха, шкуры и т.д.
• в условиях отсутствия химической обработки полотна двери жидкостями вызывающими коррозию
• в помещениях с отсутствием требований к гигиене
• в условиях отсутствия содержания соли в воздухе
• ходы и выходы на лестничные клетки и в коридорах
• технические помещения подвальных и цокольных этажей
• кладовые для хранения горючих материалов

Полотно двери

Полотно двери представляет собой многослойную теплоизоляционную конструкцию толщиной 60 мм.

• Обшивки полотна – крашенная (RAL7035) сталь (AISI430) толщиной не менее 1,5 мм. с полимерным покрытием разрешенном к применению в пищевой промышленности; либо, нержавеющая сталь (AISI304) с наружной полировкой, толщиной не менее 1,5 мм
• Наполнение - базальтовые, огнеупорные плиты
• Толщина изоляции - 60мм
• Уплотнитель - по низу полотна
• Дверные петли - подъемные из нержавеющей стали
• Замок – врезной с системой «антипаника» (аварийного выхода)

Для предотвращения проникновения дыма, по нижнему торцу рамы проклеен герметичный резиновый уплотнитель. Также по нижнему торцу проклеена терморасширяющаяся лента, которая многократно увеличивается в объеме под воздействием высокой температуры, тем самым заполняя пространство между нижним торцем полотна и поверхностью пола, предотвращая проникновение дыма и огня. На полотне двери имеются все необходимые технологические отверстия для установки фурнитуры.

Рама двери

Рама распашной противопожарной двери изготовлена из холоднокатаной стали (AISI430) толщиной 1,5мм. окрашенной (RAL7035) с полимерным покрытием, разрешенным к применению в пищевой промышленности, либо из нержавеющей холоднокатаной стали (AISI 304) c наружной полировкой. На раме имеются все необходимые технологические отверстия для проведения монтажа и крепления фурнитуры.

Раму фиксируют к стене при помощи крепежных элементов (выбирается в зависимости от материала стены). После монтажа крепежные отверстия заполняются огнеупорным герметиком и закрываются заглушками, входящими в комплектацию. Монтажные зазоры/пустоты заполняются огнеупорной пеной.

Схема расположения элементов конструкции распашной противопожарной двери

Беспороговое исполнение рамы

Беспороговое исполнение рамы – отсутствие металлического порога на пути прохода персонала. Примыкание нижнего контура уплотнения происходит при помощи подъемного механизма петли, которое предотвращает его истирание в момент открытия, а также обеспечивает плотное прилегание в закрытом положении.

Стандартная комплектация

Стандартный состав комплекта одностворчатой двери РДОТ (EI60)

• Дверное полотно в сборе (упаковано в картонную коробку)
• Рама двери в сборе (допускается разборная конструкция, упаковано в целлофановую упаковочную пленку)
• Крепежный набор с фурнитурой (упаковано в картонную коробку)

Стандартный состав комплекта одностворчатой двери РДДТ (EI60)

• Комплект полотен (упаковано в картонную коробку)
• Рама двери в сборе (допускается разборная конструкция, упаковано в целлофановую упаковочную пленку)
• Крепежный набор с фурнитурой (упаковано в картонную коробку)

Габаритные размеры

РДОТ (EI60)

РДДТ (EI60)

Минимальные и максимальные размеры для дверей серии PДТ(EI60)

• Одностворчатая дверь РДОТ(EI60):
• Ширина от 700 до 2150 мм
• Высота от 1700 до 2950 мм

• Двухстворчатая дверь РДДТ(EI60):
• Ширина от 1200 до 3650 мм
• Высота от 2100 до 3650 мм

Комплект фурнитуры

Замок врезной, личинка замка, ручка, доводчик, петля

Опции

Эксклюзивные цвета - по запросу

Возможно покрытие порошковой краской обшивок и алюминиевого обрамления полотна в эксклюзивные цвета из таблицы RAL. При покраске поверхность имеет эффект шагрени.

Отбойник плоский

• Материалы:
• - Нержавеющая сталь AISI 304 толщиной 1,5 мм
  - Алюминий рифленый – 1,5 мм
• Варианты установки:
• - Нижний внешний - 400мм или 600мм
  - Нижний внутренний - 400мм или 600мм
  - Для рук внешний - 150мм
  - Для рук внутренний - 150мм

Окно противопожарное (предел огнестойности EI60)

• Светопрозрачное заполнение (окно) до 25% от площади дверного полотна
• Не допускается прямое попадание солнечных лучей (возможно исполнение для фасадных дверей – стоимость уточнить у менеджера)
• Размеры рассчитываются индивидуально при запросе
• Минимальный размер окна «в свету» 300х450 мм, максимальный 400х600
• роцент стеклянной поверхности не влияет на противопожарные свойства изделий

Электромагнитный фиксатор створок дверей для удержания в открытом положении

• Сила удержания 70 кг
• Универсальный монтаж: настенный или напольный
• Напряжение питания 24 или 12 В пост. тока
• Низкое энергопотребление и тепловыделение
• Кнопка для отключения фиксации двери

Дополнительный закладной либо приставной порог

• Усиленная конструкция
• Крепление к дверной раме и плите пола
• Материал – нержавеющая сталь крашенная в цвета RAL, либо нержавеющая сталь AISI304, толщиной не менее 1,5 мм

Ручка-штанга нажимная

• Для установки на эвакуационные двери
• Для совместной установки с замком
• Возможна дополнительная комплектация ручкой
• Материал Сталь/пластик/алюминий
• Покрытие Полимерная краска

Комплект для двустворчачой двери на три, либо пять точек запирания. Состоит из :

• Активная створка
• Универсальная запорная часть (до трёх точек запирания)
• Перекладина (цвет по выбору - белый, серый)
• Ручка внешнего запирания со встроенным цилиндром под английский ключ
• Комплект тяг с декоративной крышкой
• Комплект защёлок вертикального запирания
• Возможно исполнение полностью из нержавеющей стали (AISI304, стоимость и сроки поставки уточнить)

• Пассивная створка
• Универсальная запорная часть (до трёх точек запирания)
• Перекладина (цвет по выбору - белый, серый)
• Комплект тяг с декоративной крышкой
• Комплект защёлок вертикального запирания
• Минимальная ширина пассивной створки «в свету» - 500 мм
• Возможно исполнение полностью из нержавеющей стали (AISI304, стоимость и сроки поставки уточнить)

Система дверных доводчиков верхнего расположения со скользящей шиной для двустворчатых дверей с настройкой координации последовательности закрывания (для двустворчатых дверей):

• Система с двумя дверными доводчиками TS 5000 и скользящей шиной R-ISM
• Плавная регулировка силы закрывания EN2-6
• Возможность использования для право- и левосторонних дверей без перестановки
• Система настройки координации последовательности закрывания удерживает основную створку в позиции ожидания, пока не закроется опорная створка
• Механический фиксатор в скользящей шине с зоной фиксации 80-130°
• Гидравлический конечный дохлоп, ускоряющий движение двери незадолго до достижения закрытого положения
• Скорость закрывания может регулироваться индивидуально
• Встроенная система демпфирования открывания замедляет резко открытые двери
• Оптическая индикация силы закрывания для простоты контроля настроек
• Все функции регулируются с лицевой стороны доводчика
