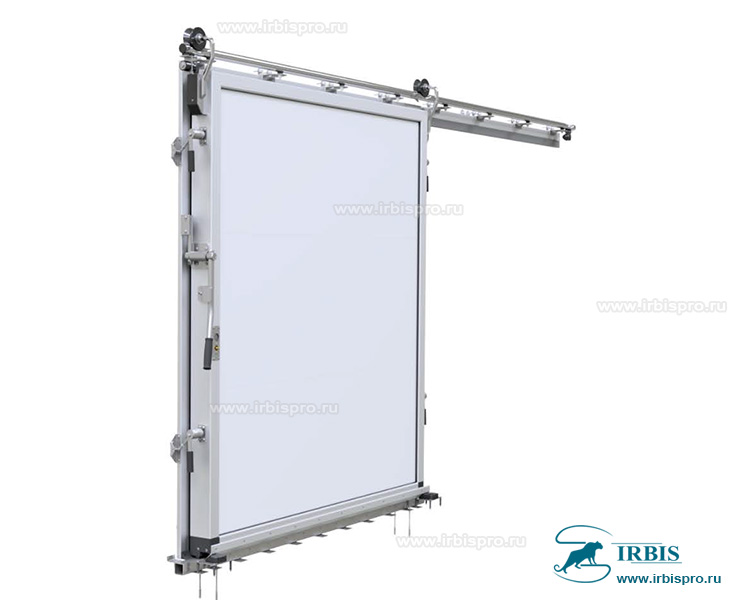

Откатные холодильные двери для помещений с регулируемой газовой средой ОД (ГС)

Описание откатных холодильных дверей для помещений с регулируемой газовой средой ОД (ГС)

Завод «Ирбис» предлагает откатные холодильные двери с регулируемой газовой средой ОД (ГС), которые применяются для оснащения фруктохранилищ, овощехранилищ и других помещений, где необходимо поддерживать требуемые климатические условия. Данные двери позволяют исключить риск утечки используемых при хранении продукции газов, что существенно сказывается на качестве хранимой продукции и значительно снижает стоимость ее хранения. Наши двери соответствуют всем нормативным требованиям и славятся непревзойденным качеством изготовления, великолепной износостойкостью, надежностью и долговечностью. Мы ценим тот факт, что огромный опыт и наработки наших инженеров позволяют подобрать конструктивные решения для закрытия проёмов всех типов.

Предназначены для использования в помещениях:

• В камерах с регулируемой газовой средой;
• Все двери Среднетемпературные. Используются в условиях постоянной 80% влажности
  и температуры от +5…+55°С, и непродолжительной влажности 100%;
• Максимальная площадь светового проема любой двери полотна 15 м²;
• В помещениях не допускается:
• повышенное содержание соли в воздухе;
• химическая обработка помещения материалами, корродирующими с алюминием.
• В условиях отсутствия крупной пыли и абразива в воздухе.

Полотно двери

• Многослойная сэндвич панель (ППУ + лист крашеная сталь 0,6 мм);
• Толщина полотна: 80мм;
• Цвет полотна: стандартный- RAL9003 белый;
• Обрамление полотна по периметру алюминиевым профилем;

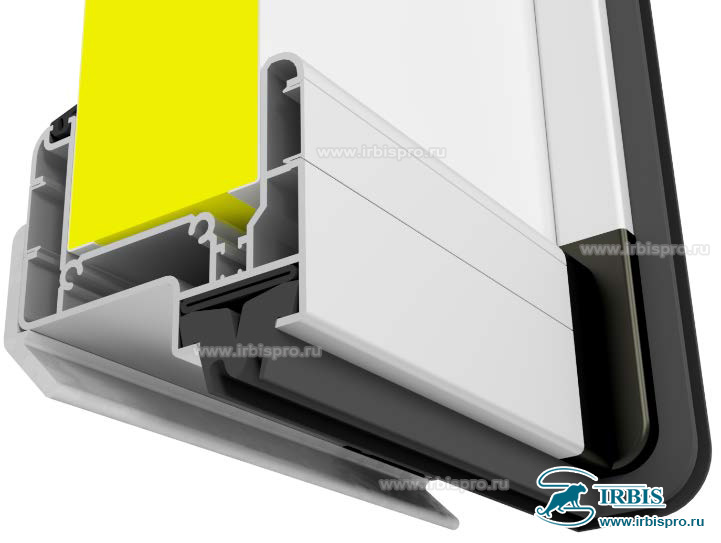

• Прижим полотна к раме: Под двухкамерный резиновый уплотнитель, внутрь алюминиевого обрамления, укладывается воздушная камера. Воздух накачивается через металлический ниппель до необходимого давления, измеряемого встроенным в полотно манометром;
• Воздушная камера позволяет выравнить поджим уплотнителя по всему периметру проема, что обеспечивает 100% газонепроницаемость.

Рама двери

• Накладная рама состоит из анодированного алюминиевого профиля с алюминиевой заглушкой для закрытия крепежных мест и пластиковой заглушкой;
• Рама собирается на месте эксплуатации при помощи комплектов уголков;
• В комплект входит обрамление проема "Г"- образной формы из стали 0.6мм RAL 9003;
• В поставку входит комплект крепежных элементов. На выбор предоставляется широкий ассортимент метизов под любую стену;
• О других вариантах рам смотрите в разделе опции.

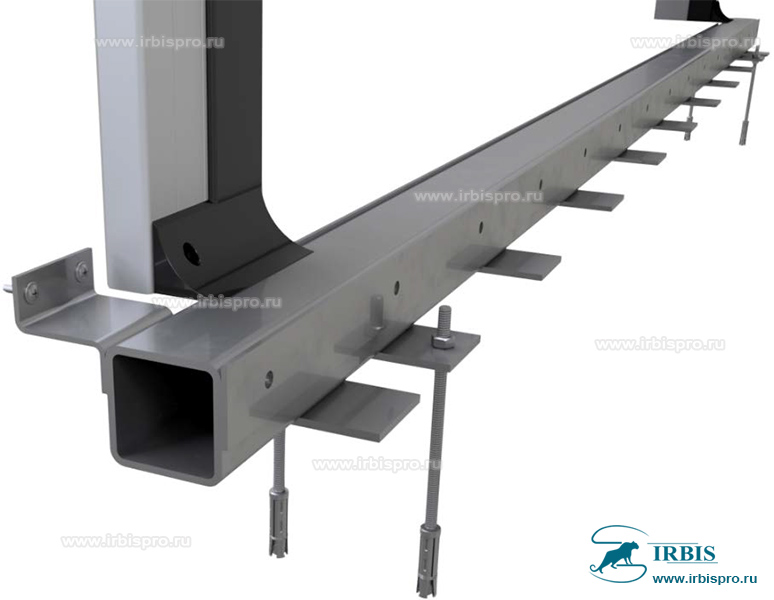

Порог усиленный

• Выполнен из профиля 60х60х4,0мм - выдерживает проезд тяжелой механизированной техники;
• Материал порога – пищевая нержавеющая сталь AISI304;
• Дополнительные ребра жесткости по всей длине, усиливают порог, создают острую кромку контакта с бетоном, что сохраняет бетонное основание от разрушения;
• Кронштейны для позиционирования порога, позволяют осуществлять установку порога при заливке полов, не имея в наличии дверей;
• Зацепы по длине служат для жесткой фиксации порога в полу;
• Идеально ровная поверхность, обеспечит плотное прилегание и продлит срок службы уплотнителя;
• Поставляемый комплект крепежа, необходим для фиксации и регулировки порога в плоскости пола.

Комплект фурнитуры

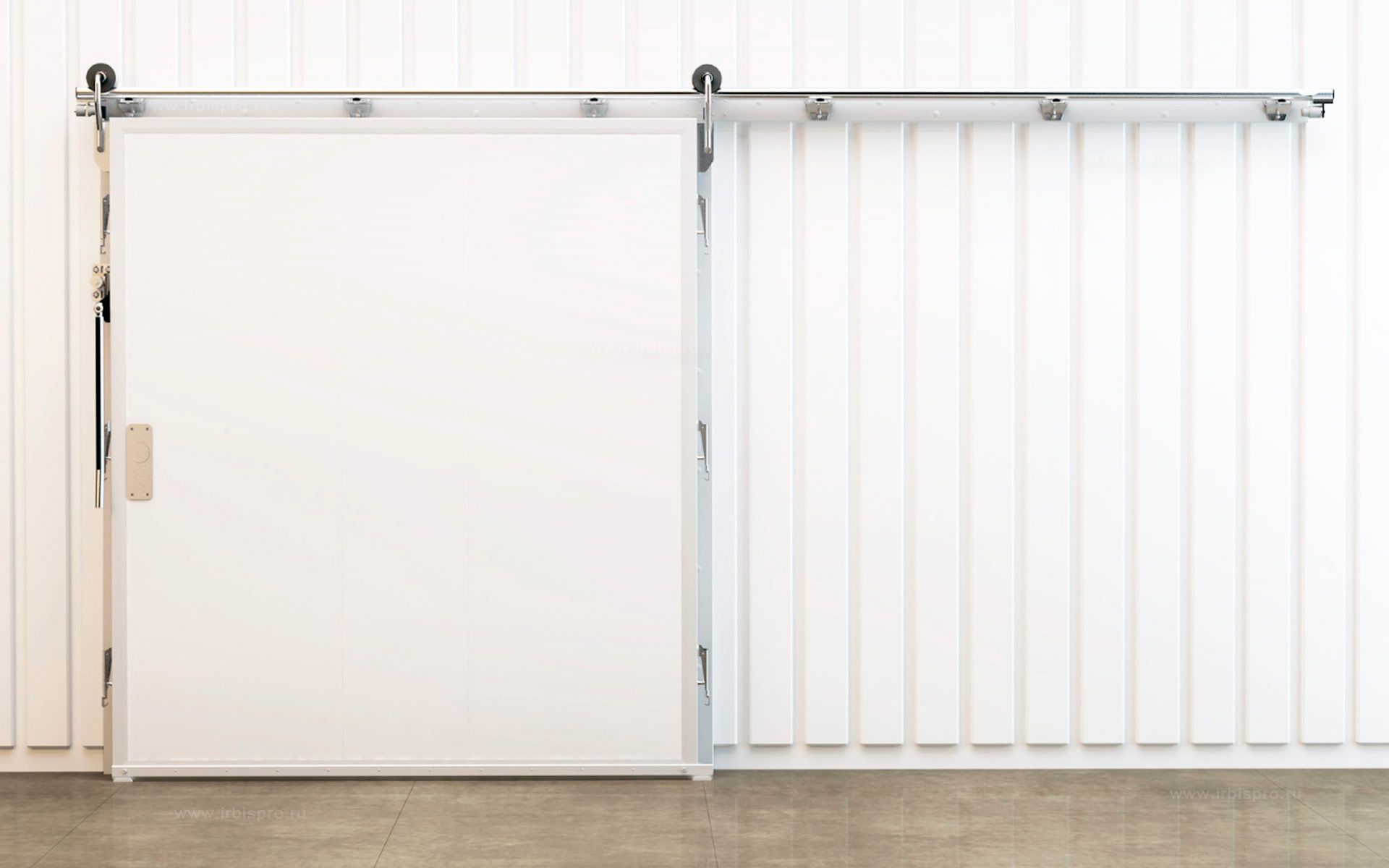

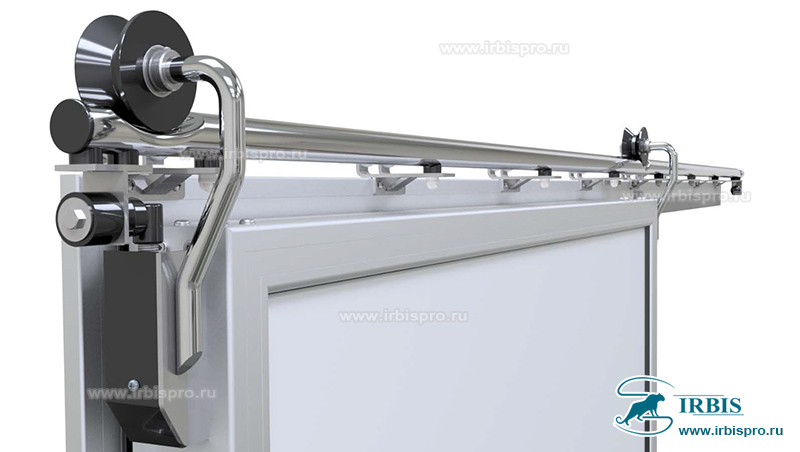

Подвесная система Tube300Z (производство «ETERNA»):

• Рельса - труба стальная нержавеющая d60мм. Кронштейны - оцинкованная сталь. Ролики - высокопрочный пластик;
• Элементы системы поставляются в максимальной заводской готовности, все крепежные места имеют подготовленные резьбовые отверстия;
• Регулировка с широким диапазоном, осуществляется в трех плоскостях;
• Изгиб рельсы в конечной стадии закрытия позволяет поджать полотно к раме и к порогу, что резко снижает износ всей конструкции;
• Глубокий резиновый буфер, с двух сторон, смягчает фиксацию полотна в конечных стадиях открытия-закрытия;
• На кронштейне ролика установлен ограничитель, исключающий возможность соскока полотна с рельсы;
• Ресурс испытаний - более 250000 циклов.

Система нижнего прижима полотна:

• Обеспечивает дополнительное поджатие полотна к раме и порогу, в конечной фазе закрытия;
• Комплект прижимного и направляющего башмаков изготовленных из высокопрочного пластика с металлической вставкой AISI304, устанавливающихся в пол. Производство «ETERNA»;
• Башмаки устанавливаются через широкие пластины AISI304 с разнесенными точками крепления в пол, что позволяет исключить выкрашивание бетона и распределить нагрузку;
• Крепление осуществляется при помощи анкеров. входящих в комлект поставки;
• Направляющая устанавливается на полотне, выполнена из анодированного алюминиевого профиля. Дополнительно защищает нижнюю кромку полотна от механического воздействия.

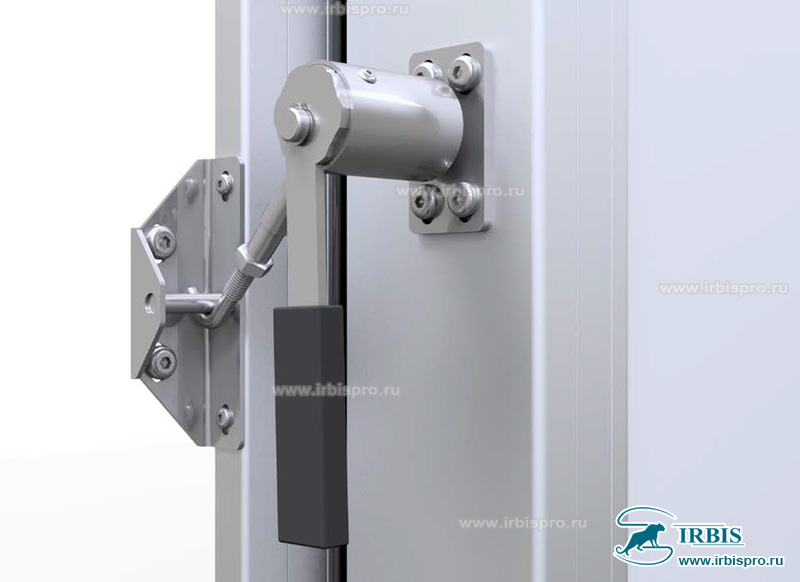

Система дополнительного поджима:

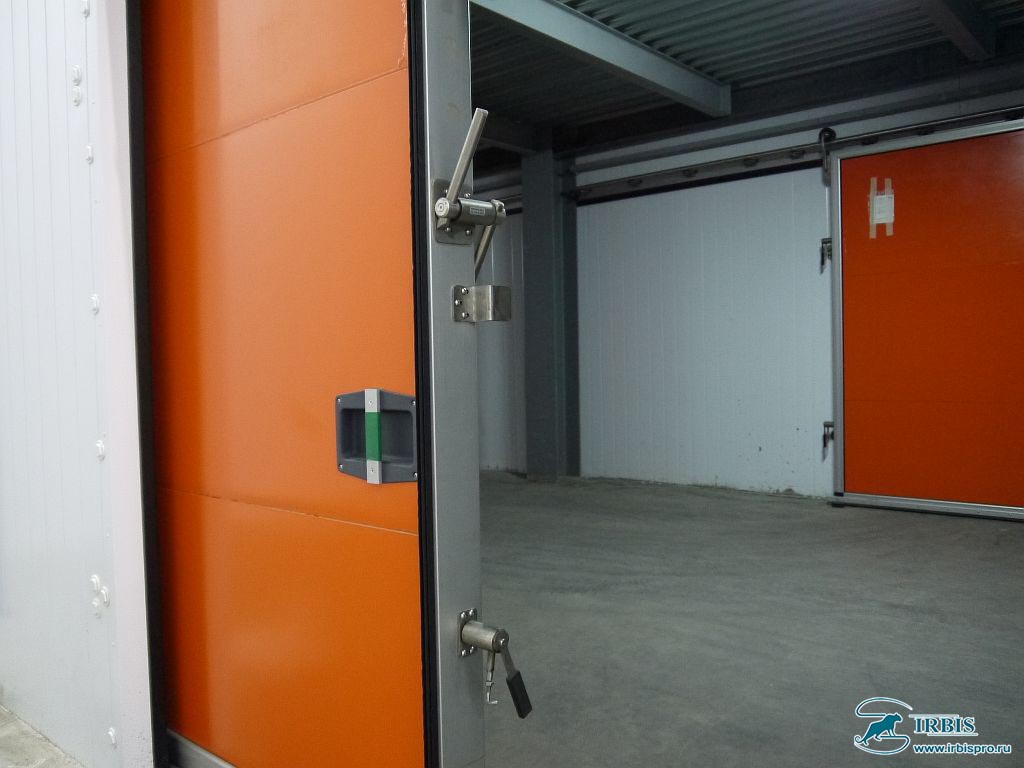

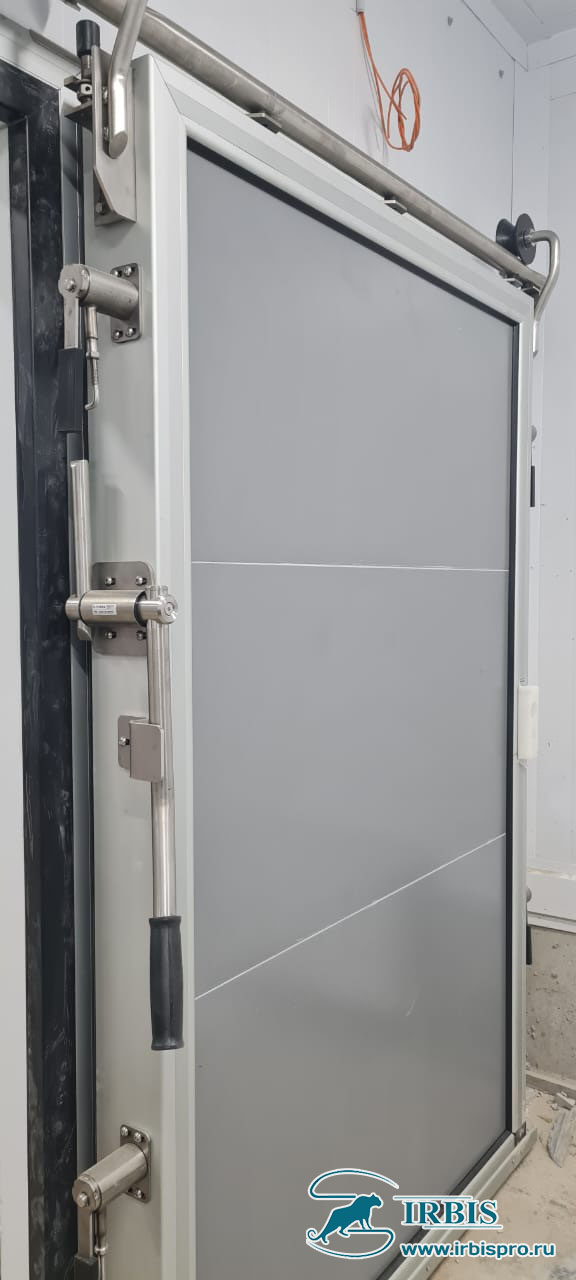

• На боковых торцах полотна расположено от 4 эксцентриковых зажимов;
• Материал – нержавеющая сталь AISI304, с пластиковой рукояткой;
• Производство «ETERNA».

Ручки внешние:

• Ручка-рычажная W.124;

Ручки внутренние:

• Ручка-мыльница W.093;

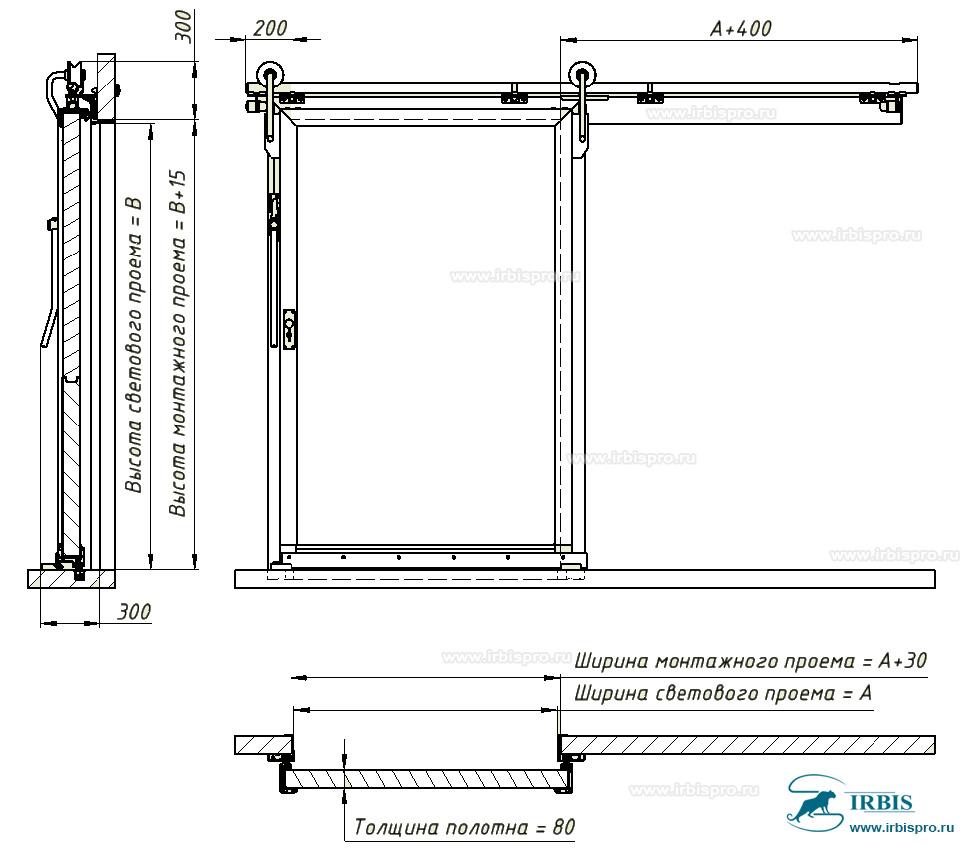

Габаритные размеры

Обозначение дверей

Пример для Откатной Двери (Регулируемая Газовая Среда), с Шириной светового проема 1800 мм, Высотой светового проема 2200 мм, стандартной толщиной полотна 80 мм, Правый откат двери (дверь открывается вправо):

ОД(ГС)-1800.2200-80/Правая

Стандартная комплектация.

• Полотно дверное в сборе (упаковочное место №1);
• Дверная рама (упаковочное место №2);
• Усиленный порог (упаковочное место №3);
• Комплект крепежных элементов (упаковочное место №4);
• Комплект направляющей фурнитуры (упаковочное место №5);
• Комплект роликов подвеса (упаковочное место №6);
• Комплект ручек (упаковочное место №7);
• Комплект уголков обрамления дверного проема (упаковочное место №8).
