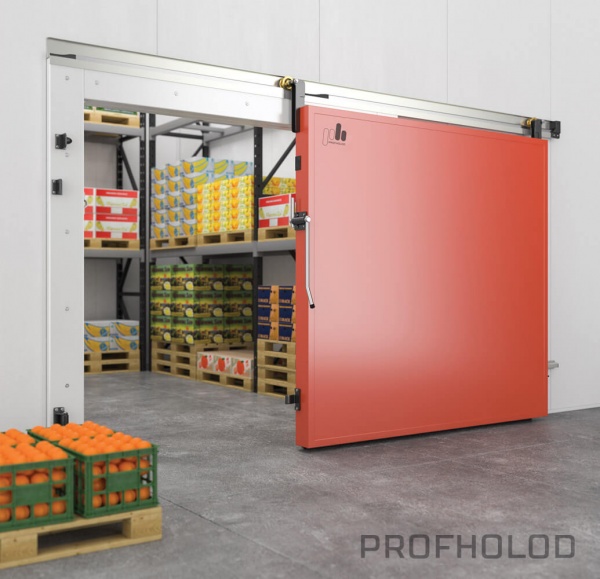

Откатные противопожарные двери

Назначение двери

Холодильная откатная противопожарная дверь «ПрофХолод» (ОД П) предназначена для холодильных помещений с повышенными требованиями к пожарной безопасности.
ОД П применяются в средне- и низкотемпературных холодильных камерах, складах, терминалах.
ОД П имеет предел огнестойкости EI30: препятствует распространению огня, дыма и других продуктов горения
из помещения.

• В помещениях с повышенными требованиями к пожарной безопасности
• В местах прохода людей, провоза ручных тележек с грузом, механизированных погрузчиков
• В холодильных камерах любого объема, складах, терминалах
• Для стабилизации климатического режима в помещениях
• В помещениях без жестких требований к гигиене

Варианты исполнения откатных противопожарных дверей

Откатная дверь с порогом и без порога

Откатная дверь средне или низкотемпературного исполнения

Дверь правого отката / левого отката

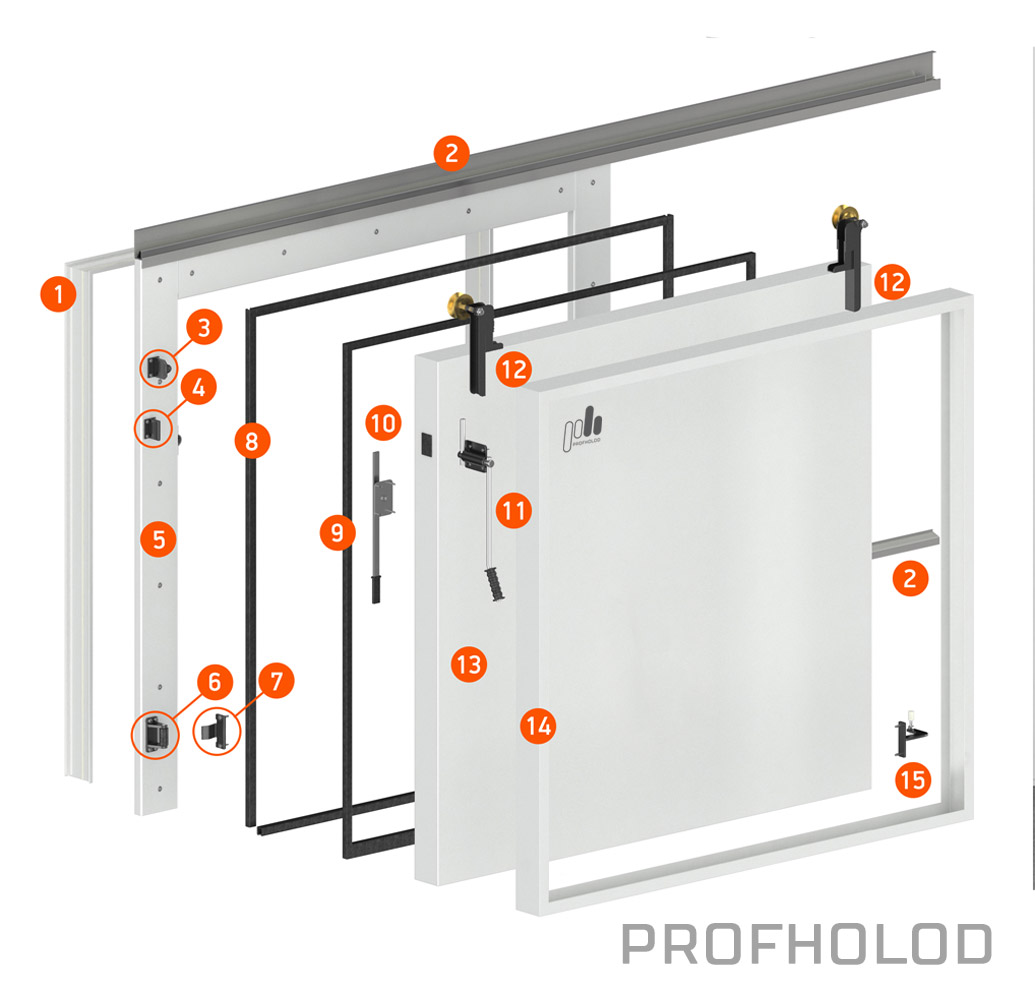

Конструкция двери

1. Обрамление светового проема (опция);
2. Направляющие рельсы с анодированного алюминия;
3. Отбойник с резиновым демпфером;
4. Упор для внешней ручки-рычага;
5. Накладная рама;
6. Упор нижний направляющий Q08-4 ПХ;
7. Захват нижний направляющий Q08-16 ПХ;
8. Двухконтурный уплотнитель Fermod 8511;
9. Терморасширяющая уплотнительная лента;
10. Внутренняя ручка-рычаг 3500 ПХ;
11. Внешняя ручка-рычаг 3300 ПХ;

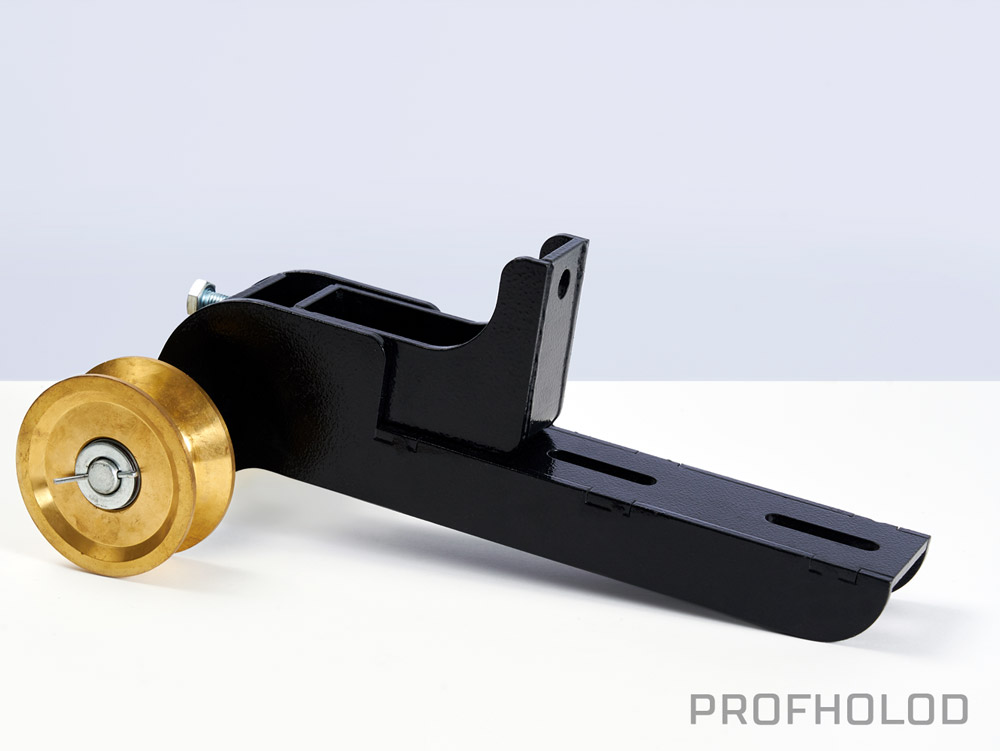

12. Кронштейны верхние: левый (Q08-1 ПХ) и правый (Q08-2 ПХ) с латунными роликами;
13. Дверное полотно 150 мм;
14. Обрамление торцов дверного полотна;
15. Кронштейн нижний Q08-3 ПХ.

Дверное полотно

Дверное полотно ОД П «ПрофХолод» состоит из стальных оцинкованных окрашенных листов, в стандартном исполнении RAL 9003, и огнестойкого утеплителя из полиольной системы, произведенной в Европе, толщиной 150 мм, плотностью до 50 кг/м куб.

По торцам конструкции установлены металлические швеллеры толщиной 2 мм, которые повышают целостность и несущие способности двери.

При сборке дверного полотна «ПрофХолод» использует только огнеупорные герметики и пены.

В зависимости от степени агрессивности рабочей среды вашего объекта «ПрофХолод» изготовит полотно откатной двери из:

• Оцинкованной стали, окрашенной в любом цвете согласно каталогу цветов RAL
• Нержавеющей стали Aisi 430 для непищевых продуктов
• Нержавеющей стали Aisi 304 для пищевых продуктов
• Стали с органическим покрытием для применения в с сельскохозяйственных объектах Granite Farm
• Пищевой стали с ламинированным покрытием Food Safe

Дверь поставляется в полиэтиленовой пленке толщиной 50 мкм, которая свободно удаляется после монтажа.

Уплотнитель

На полотно ОД П монтируются следующие виды уплотнителя:

1. Уплотнитель «Фермод» 8511, Fermod, Франция: устанавливается двумя контурами по периметру дверного полотна

2. В дверях без порога устанавливается уплотнитель 15948

3. По периметру полотна устанавливается противопожарный контур. При воздействии высоких температур, от 150 ^oС, он заполняет зазор между полотном и рамой, препятствуя проникновению огня и дыма в соседние помещения.

Дверная рама

Стандартная накладная рама изготавливается из листовой холоднокатаный стали толщиной 2 мм и красится порошковой эмалевой краской в белый цвет RAL 9003. Рамы под заказ изготавливаются из нержавеющей стали AISI 304 или AISI 430. Рама монтируется рама к наружной стене дверного проема с помощью крепежного набора, который входит в комплект двери.

Размеры металлической рамы зависят от размеров светового проема:

• Ширина рамы = ширина светового проёма + 300 мм;
• Высота рамы = высота светового проёма + 170 без порога
• Высота рамы = высота светового проёма + 150 + высота порога

Фурнитура

Откатные противопожарные двери комплектуются фурнитурой «ПрофХолод» или Fermod (Франция)
и усиленными ручками (рычажного типа).

Противопожарная дверь комплектуется металлической фурнитурой «ПрофХолод» (кронштейны, ролики, захват
и упор двери, направляющие рельсы, внешняя и внутренняя ручки-рычаги, крепежи) и металлическим замком Fermod (F57).

Направляющие профили откатных холодильных дверей «ПрофХолод» выполнены из анодированного алюминия
и рассчитаны на нагрузки до 200 кг.

Система боковых направляющих ОДП «ПрофХолод» расположена на сэндвич-панели (на стене), без крепления
к полу.

Возможные варианты цветов по каталогу RAL

Дополнительная информация

Обозначение дверей (пример)
